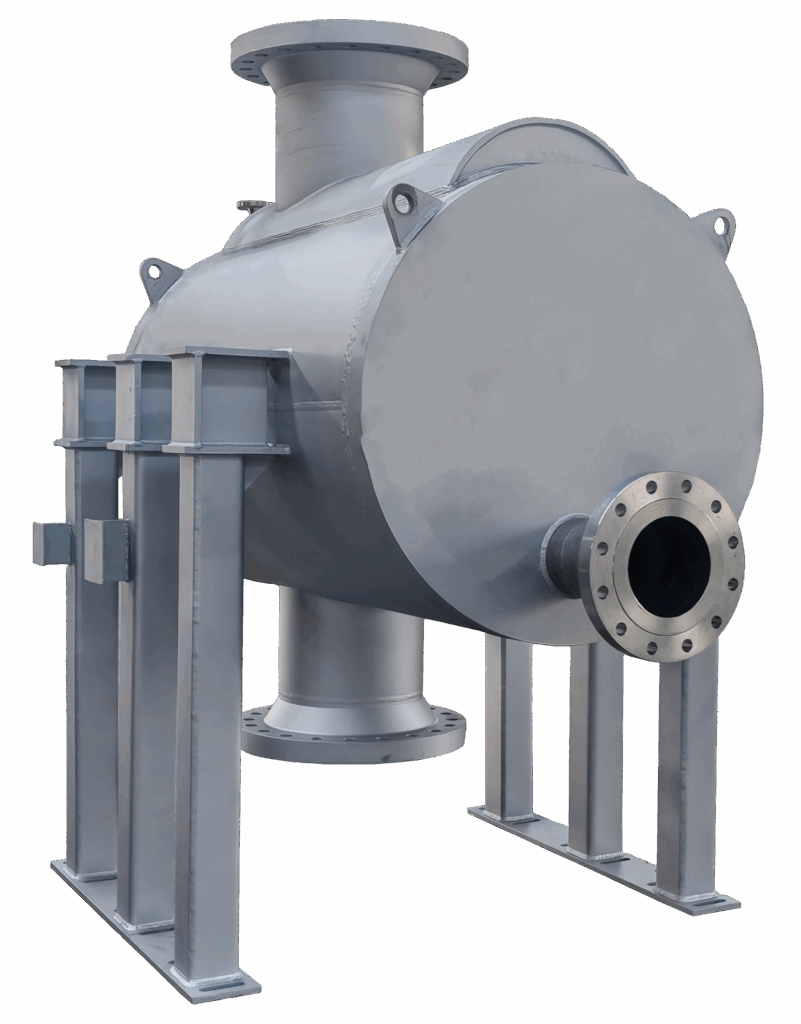

El intercambiador de calor de placas y carcasa de thermowave es una solución térmica híbrida de alta tecnología que fusiona las ventajas de los intercambiadores de placas y los equipos de tubos. En el corazón de este sistema, un haz de placas circulares totalmente soldadas sustituye a los tubos tradicionales, ofreciendo un coeficiente de transferencia térmica significativamente superior en un espacio reducido. Al eliminar el uso de juntas de estanqueidad en favor de una estructura monobloque soldada por láser, este equipo garantiza una integridad total contra fugas, incluso bajo presiones de servicio elevadas y choques térmicos repetidos.
Los intercambiadores de calor de placas y carcasa son adecuados para diversos campos industriales, y ofrecen ventajas como la eficiencia, la seguridad y la compacidad. Pueden personalizarse según las condiciones de proceso específicas del cliente y son resistentes a altas temperaturas, altas presiones y corrosión.
La placa ondulada genera una gran turbulencia en el fluido, y su eficiencia de transferencia de calor es muy superior a la de los intercambiadores de calor de carcasa y tubos tradicionales. El tamaño de los intercambiadores de calor de placas con un rendimiento de transferencia de calor equivalente es muchas veces menor.

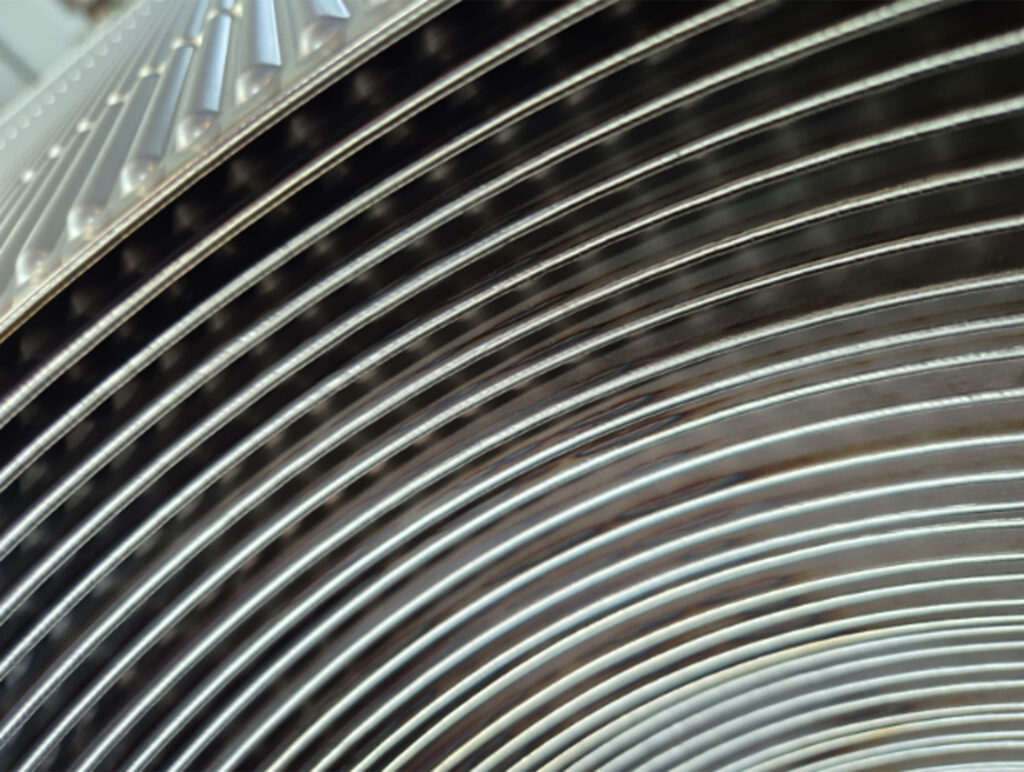

La placa ondulada tiene una superficie ondulada regular y diferentes ángulos de ondulación que pueden ajustarse para conseguir la correspondencia perfecta entre transferencia de calor y caída de presión.
La carcasa cilíndrica más estable es más adecuada para condiciones de altas temperaturas y altas presiones, y es capaz de soportar fuertes impactos de temperatura y presión. Puede distribuirse el fluido a ambos lados a través de una placa guía para una pasada o varias pasadas, y el número de pasadas a ambos lados puede diseñarse por separado en función de las condiciones de trabajo.
Todos nuestros productos se adaptan a sus necesidades específicas.

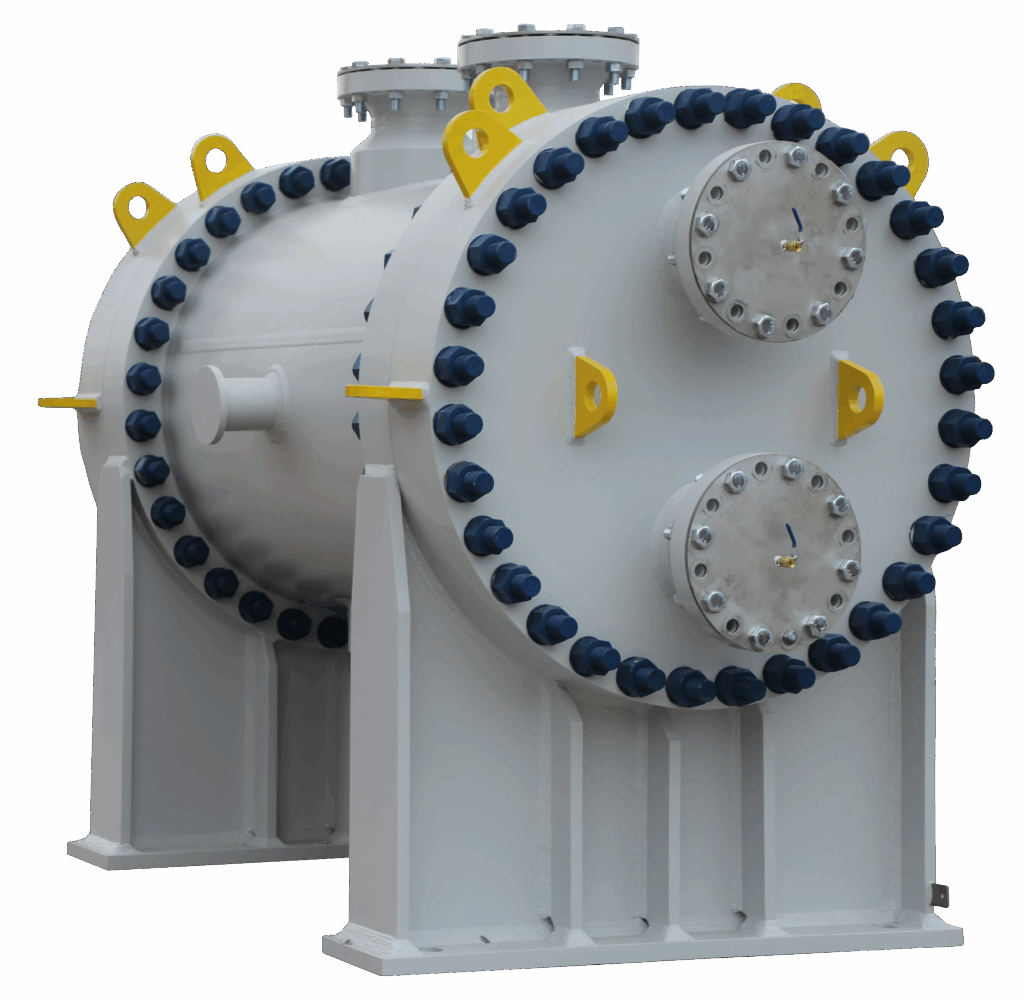

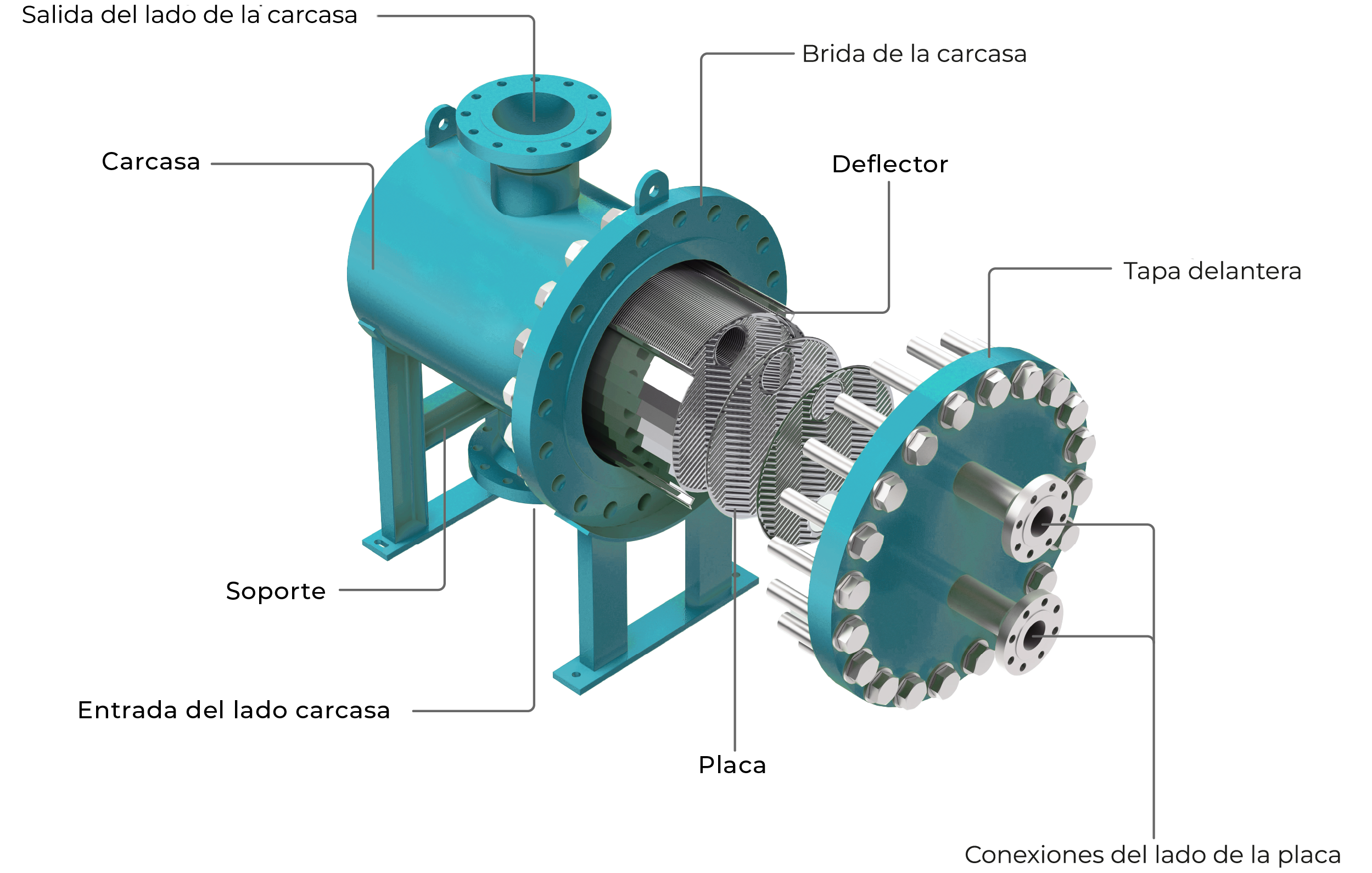

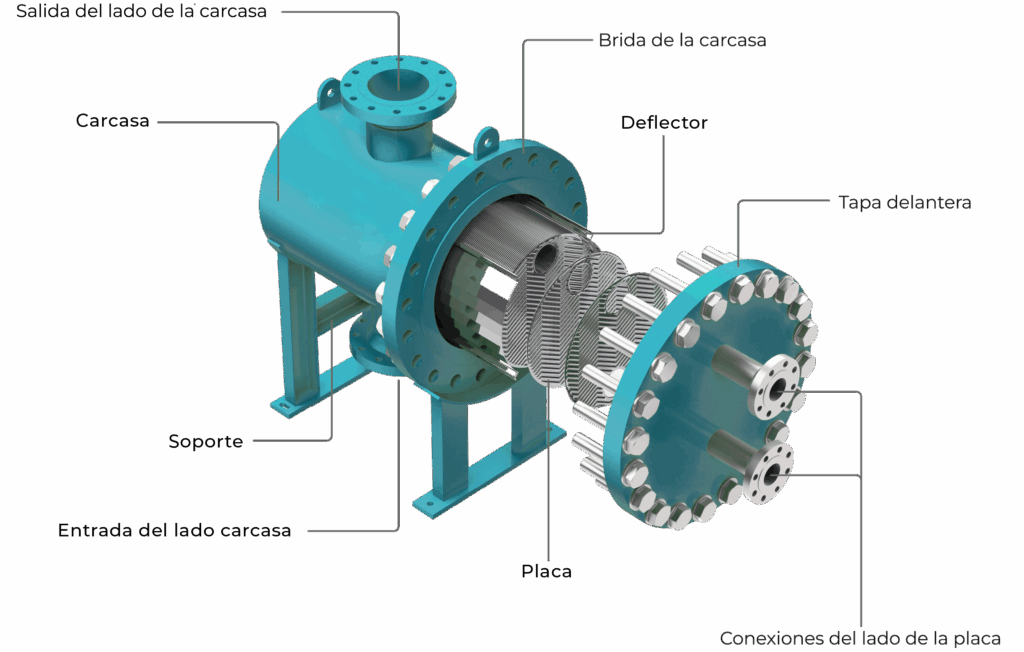

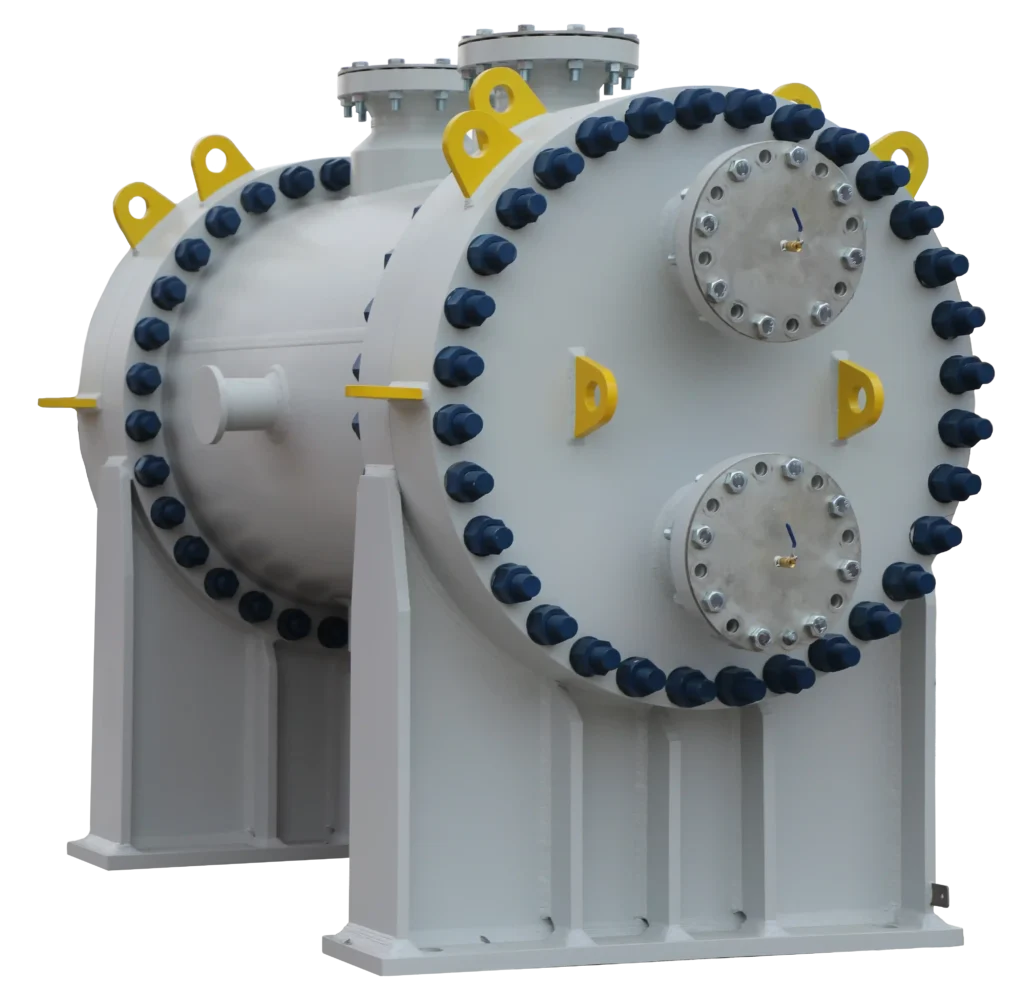

Intercambiadores de calor de placas y carcasa Type O proporciona una mayor flexibilidad al permitir extraer el paquete de placas de la carcasa para su inspección o limpieza mecánica. Esto es posible gracias a su diseño de carcasa embridada y tachonada. El paquete de placas permite desmontarlo y volverlo a montar rápidamente, lo que minimiza el tiempo de inactividad de proceso.
El núcleo de la placa soldada está relleno y fijado en la carcasa circular, y no hay juntas de estanqueidad entre las placas. Puede utilizarse en entornos corrosivos, a altas temperaturas y altas presiones.

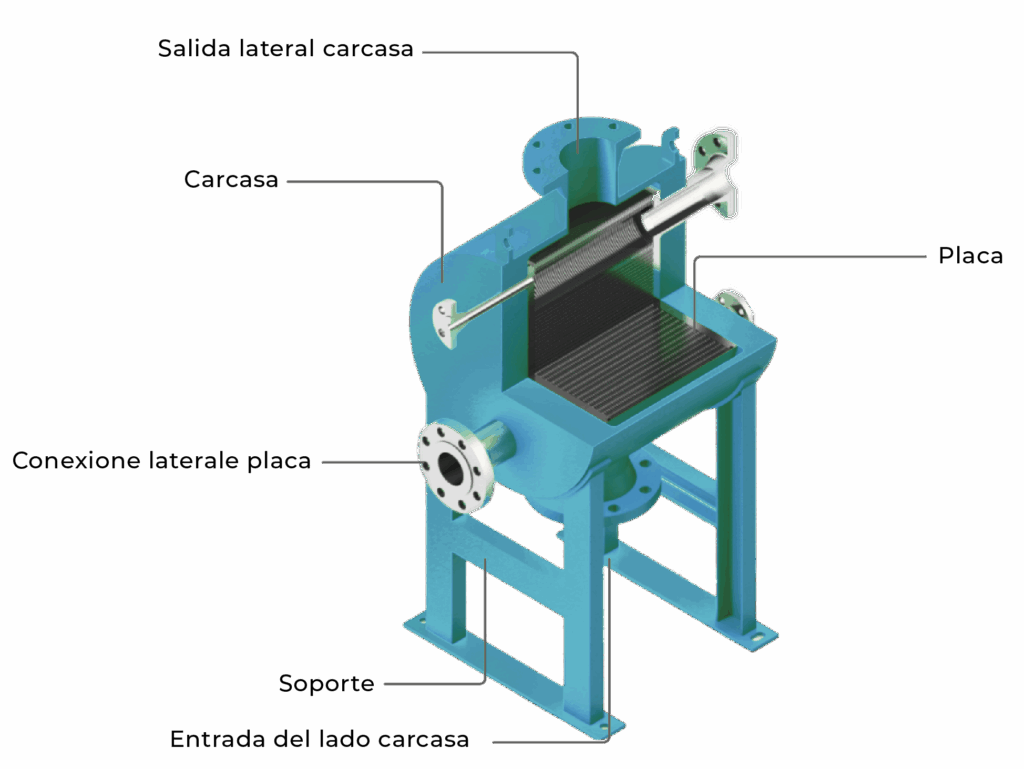

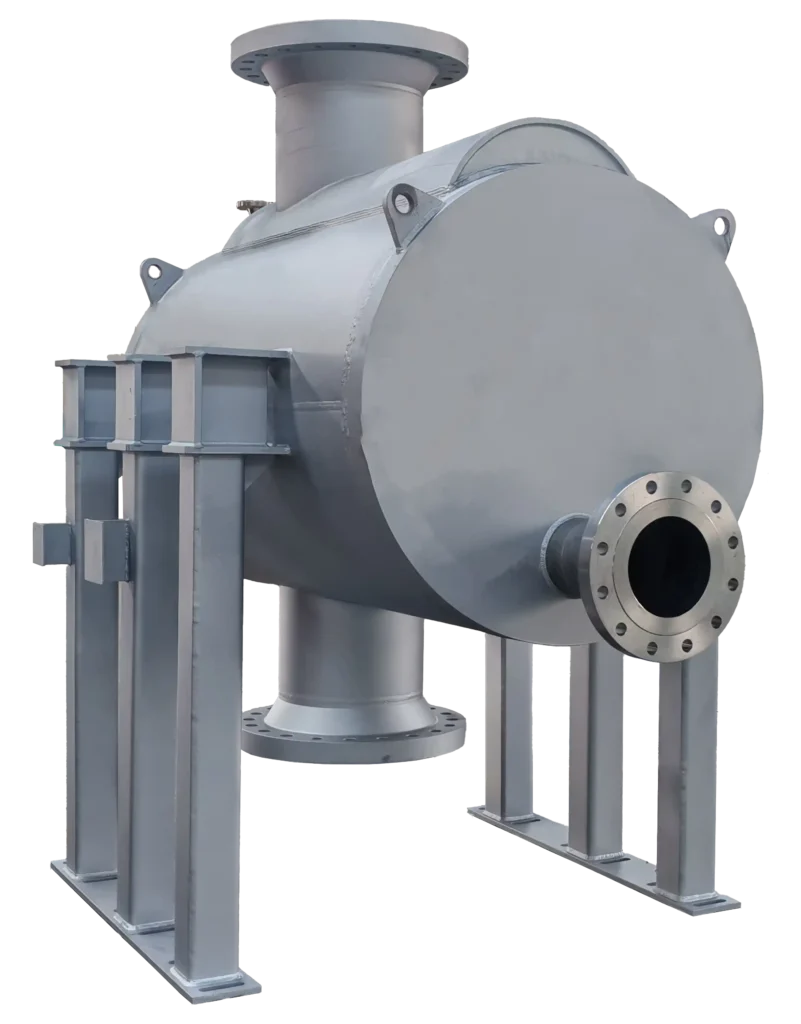

El componente principal de los Intercambiadores de calor de placas y carcasa Type W completamente soldadas es un paquete de placas completamente soldadas encerrado dentro de una robusta carcasa, lo que elimina la necesidad de juntas. Tanto el paquete de placas como la carcasa están completamente soldados, pero permanecen separados, lo que permite su expansión y contracción en respuesta a los cambios de temperatura.
El diseño circular de la placa garantiza una distribución uniforme de la tensión, lo que mejora su durabilidad y rendimiento.

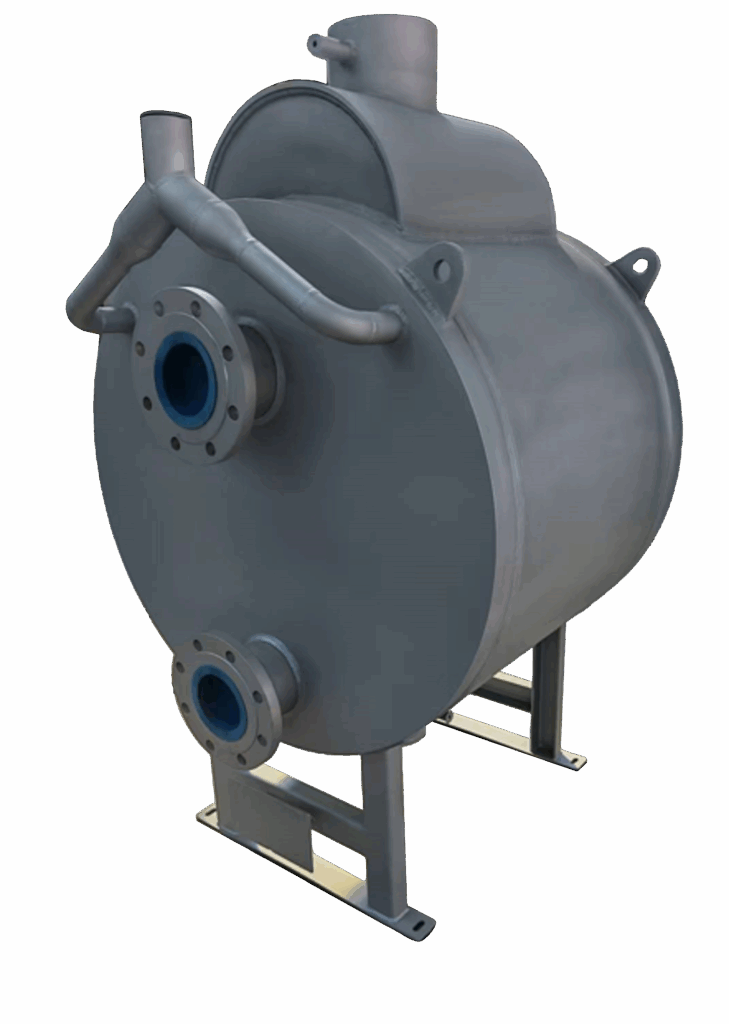

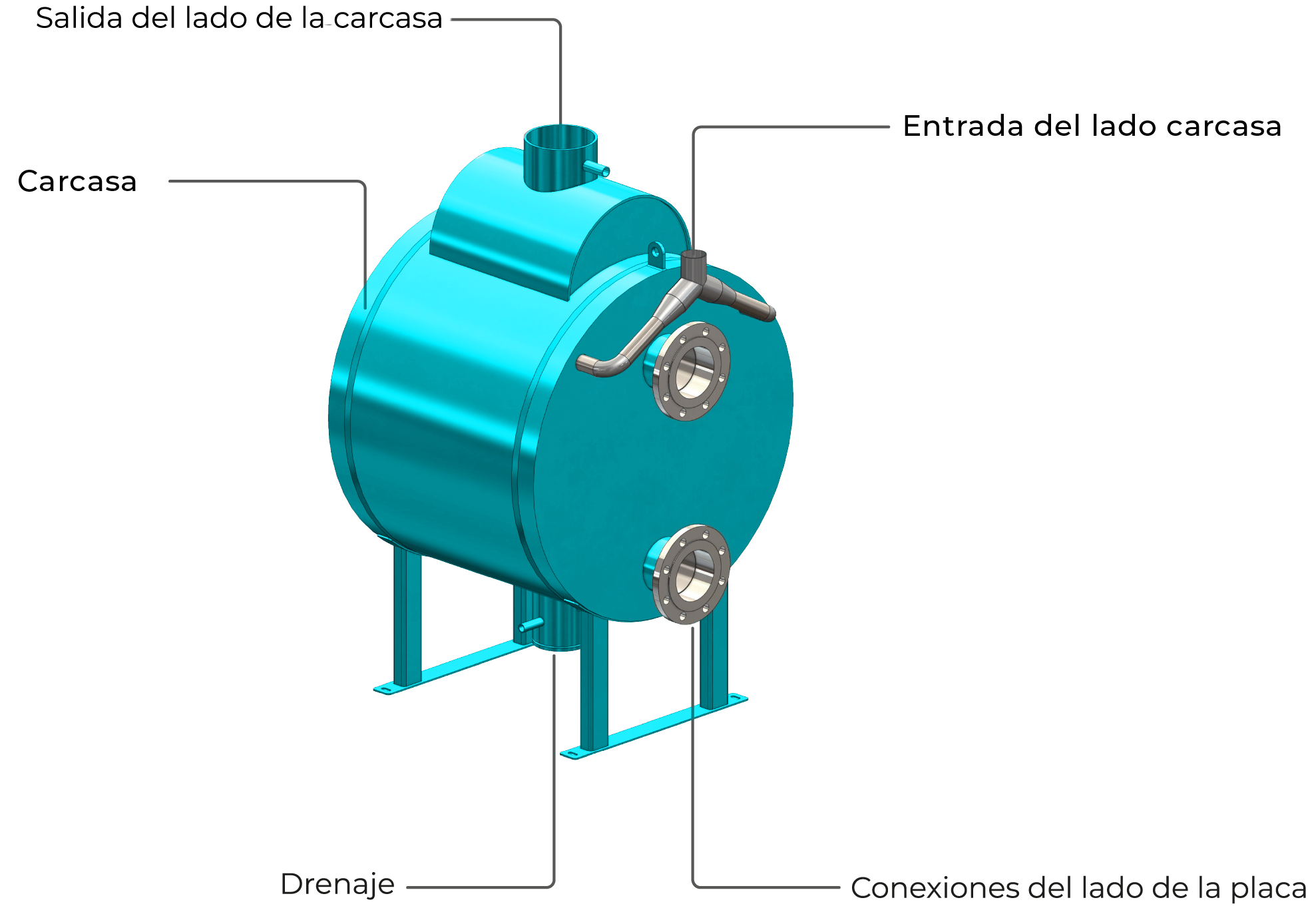

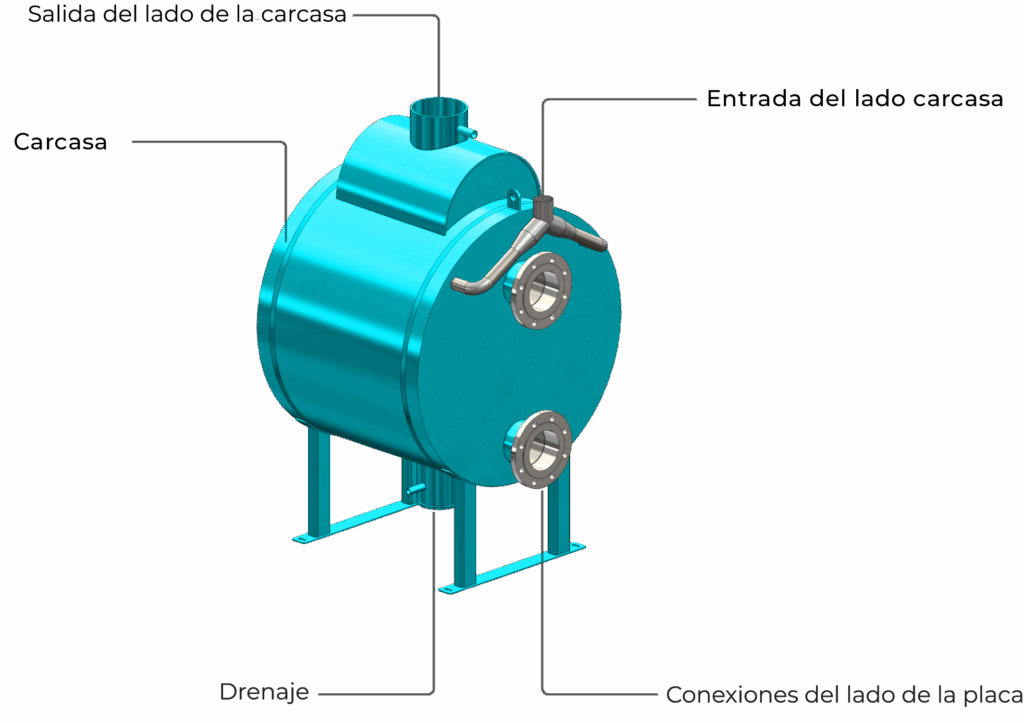

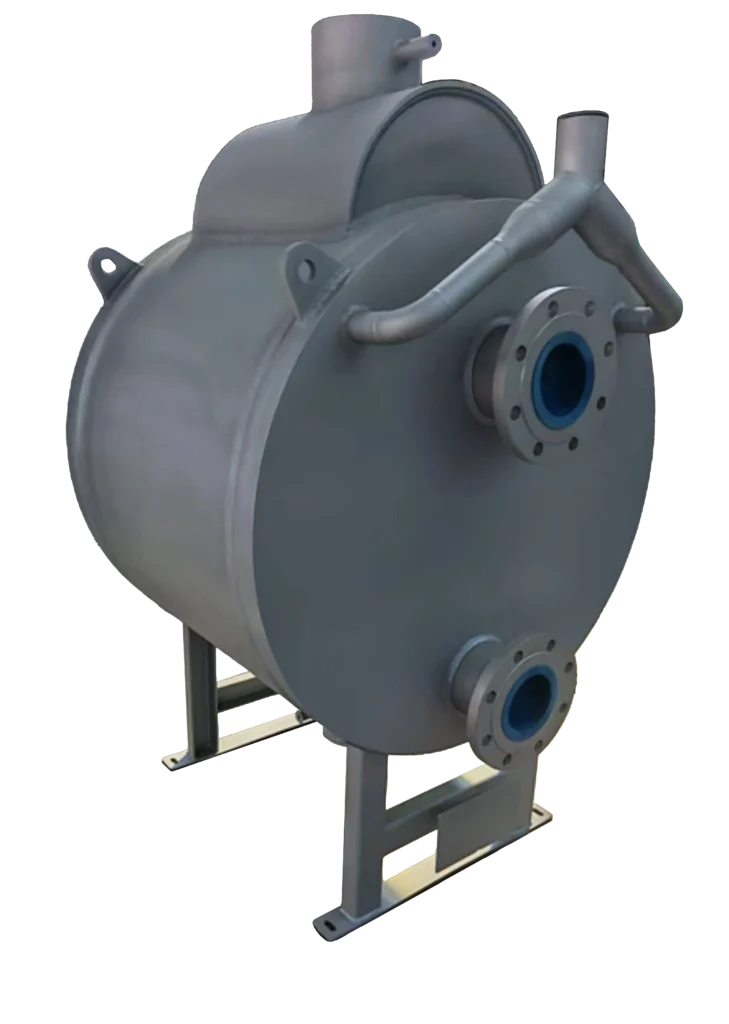

Intercambiadores de calor de placas y carcasa Type K es un recalentador de agua de placas y carcasa compacto, completamente soldado y diseñado para la evaporación de alta eficiencia en aplicaciones exigentes. Al funcionar como un evaporador inundado, mantiene el refrigerante en un estado sumergido para optimizar la transferencia de calor.
Ideal para refrigeración, bombas de calor y ciclos ORC, evapora medios como el amoníaco utilizando una corriente caliente en flujo de a contracorriente. El colector integrado garantiza una separación eficaz de las fases, al tiempo que minimiza el tamaño de la carcasa, el grosor de las paredes y el volumen de fluido, lo que se traduce en una reducción de los costes operativos.
Los intercambiadores de calor de placas y carcasa totalmente abribles y soldados tienen una estructura compacta y requieren muy poco espacio para su instalación y mantenimiento.
El exclusivo diseño del patrón de placas permite a los intercambiadores de calor de placas y carcasa totalmente abiertos y soldados generar una eficiencia eficaz de transferencia de calor y conseguir una diferencia de temperatura final muy ajustada.
La carcasa cilíndrica es la forma óptima para los recipientes a presión, con menor espesor de material y peso por comparación con otros dispositivos estructurales, al tiempo que garantiza una alta presión y fiabilidad.
Nuestros intercambiadores de calor de placas y carcasa totalmente abiertos y soldados presentan una construcción soldada que garantiza la fiabilidad y simplifica el mantenimiento. Al no haber juntas, se elimina el riesgo de roturas o fugas. Además, son muy resistentes al ensuciamiento.
Materiales de las placas
• SS304, 316L, 904L, 254SMO
• Aleación C-22, C-276
• Titanio gr.1, gr.11
• Níquel 201
• Otros a petición
Materiales de las carcasas
• Q345R, 16MnDR, SA516 Gr.70
• CS+ 304/316L/254SMO/C-276
• SS304, 316L, 904L, 254SMO
• Otros a petición
Nuestra atención no termina con la entrega de la unidad, también ofrecemos amplios servicios posventa.
Le ayudaremos a proteger la valiosa inversión que ha realizado en nuestros productos para garantizar un funcionamiento fiable a largo plazo y un valor duradero.
